Grenzlehrdorne DIN 2245

Grenzlehrdorne DIN 2245 - Präzise Prüfung von zylindrischen Bohrungen

Für die schnelle, wirtschaftliche und zuverlässige Gut- und Ausschussprüfung von Bohrungen und Passungen in der industriellen Fertigung und Qualitätssicherung sind Grenzlehrdorne nach DIN 2245 unverzichtbar. Im Gegensatz zum zeitaufwändigen Messen mit einer Dreipunkt-Innenmessschraube liefert ein Grenzlehrdorn (auch Kalibrierlehre genannt) sofort ein eindeutiges Prüfergebnis („Ausschuss" oder „Gut") - ganz ohne digitale Elektronik oder Ablesefehler.

Bei Messwelt kaufen Sie Grenzlehrdorne in absoluter Premium-Qualität, gefertigt nach höchsten Baumaßen und Lehrenmaßen gemäß DIN 2245-1, DIN 7184 und DIN EN ISO 1938-1. Alle Modelle verfügen über sorgfältig gehärtete, entspannte und feinstgeläppte Messflächen aus verschleißfestem Lehrenstahl, um maximale Maßhaltigkeit und Langlebigkeit im harten Werkstattalltag zu garantieren.

Das Messprinzip: Gutseite und Aussschussseite clever kombiniert

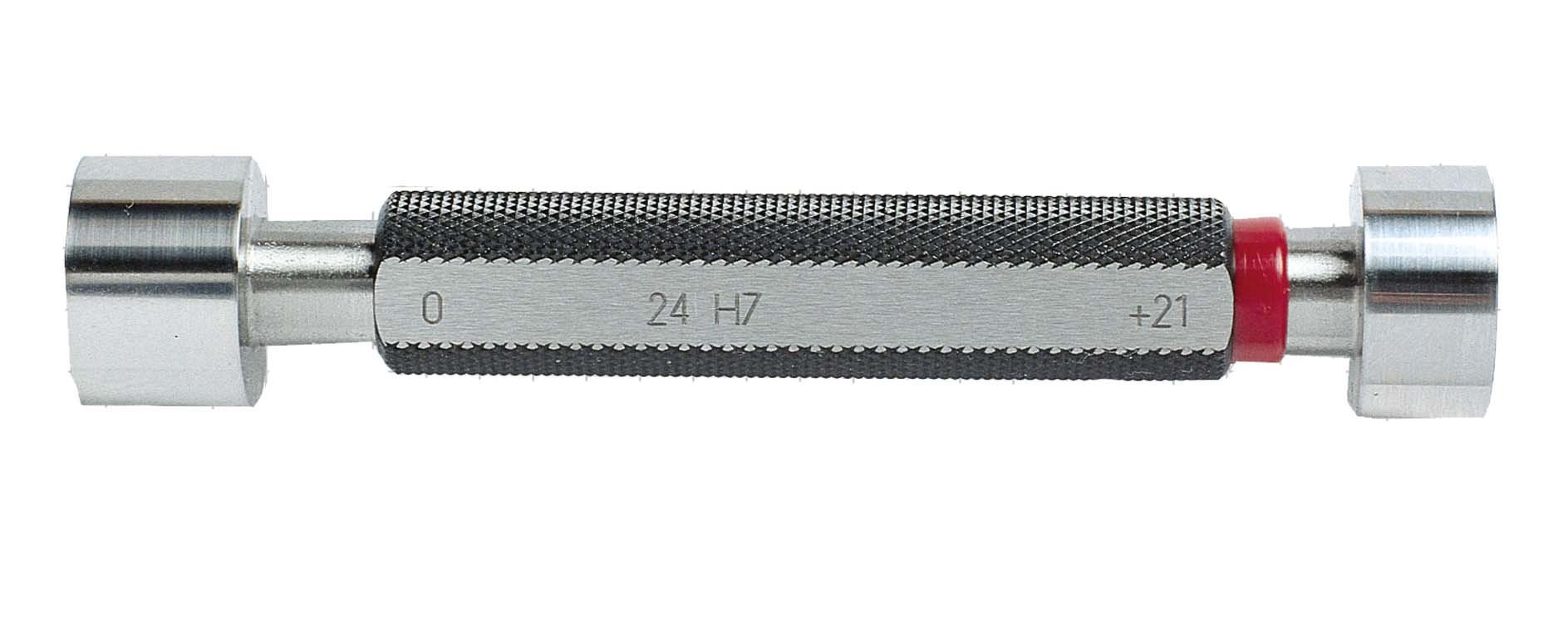

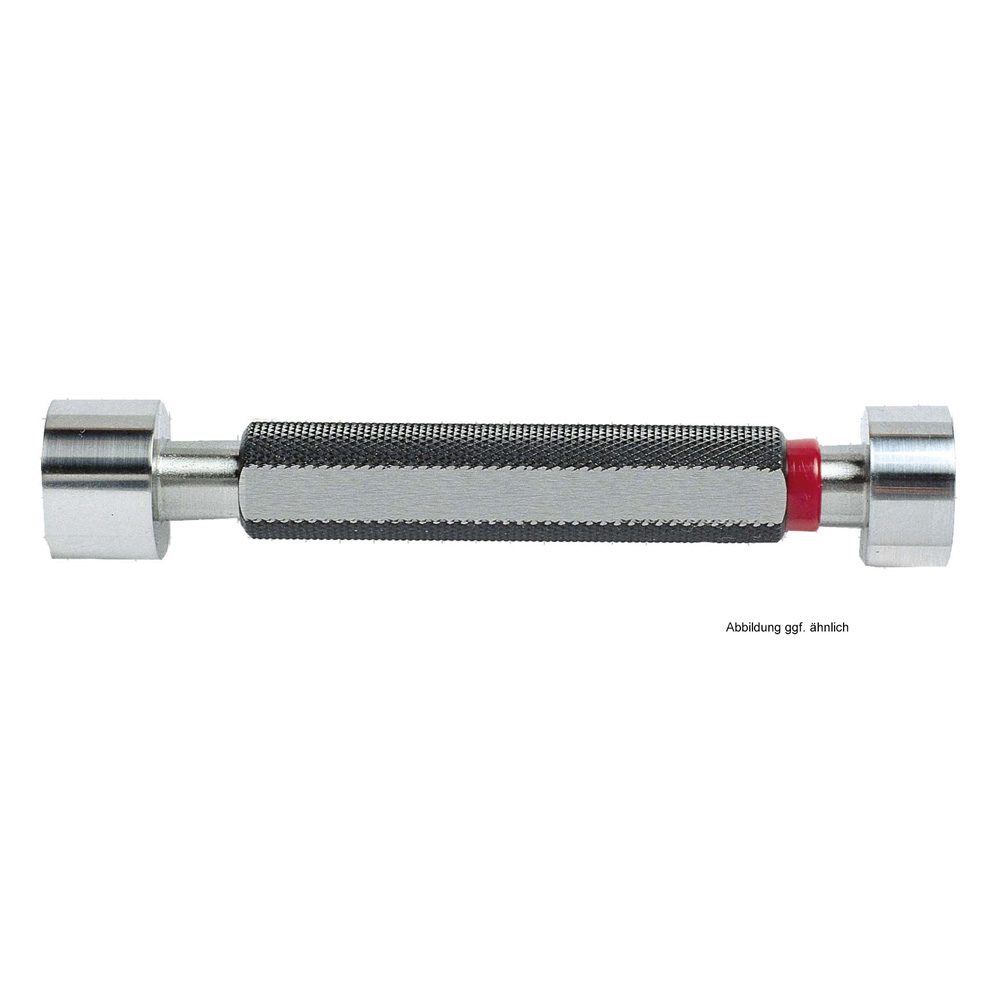

Jeder Grenzlehrdorn von Messwelt vereint zwei präzise gefertigte Prüfkörper an einem handlichen Lehrengriff:

• Die Gutseite (Längerer Prüfkörper): Verkörpert das Mindestmaß der Bohrung. Sie muss sich allein durch das Eigengewicht oder unter leichtem Druck von Hand vollständig in die Passbohrung einführen lassen. Die Gutseite verfügt über ein integriertes Abnutzungsaufmaß nach DIN 7164, um eine lange Einsatzzeit zu gewährleisten.
• Die Ausschussseite (Kürzerer Prüfkörper mit rotem Ring): Verkörpert das Höchstmaß der Bohrung. Zur sofortigen visuellen Unterscheidung ist sie mit einem roten Farbring gekennzeichnet und darf maximal die Bohrung „anschnäbeln", diese aber keinesfalls durchdringen.

Maximale Vielfalt: Toleranzen von H6 bis H8 und Durchmesser von 1 mm bis 100 mm

Um für jede Reibahle und jede Passfeder-Nut das exakte Prüfmittel bereitzustellen, bietet Ihnen Messwelt ein lückenloses Sortiment an:

• Exakte Passungen: Wählen Sie flexibel zwischen den gängigsten ISO-Toleranzfeldern H6, H7 und H8, um Ihre Passbohrungen normgerecht zu kontrollieren.
• Breites Durchmesserspektrum: Wir führen Grenzlehrdorne an einem Nennmaß von 1 mm bis hin zu 100 mm - inklusive vieler gefragter Zwischenmaße und Kommamaße.
• Spezialausführungen aus Keramik: Für extrem verschleißintensive Prüfaufgaben oder magnetische Umgebungen finden Sie bei uns auch hochpräzise Keramik-Grenzlehrdorne im Durchmesserbereich von 2 bis 30 mm.

Kalibrierschein für Ihre lückenlose Qualitätssicherung (ISO 9001)

In der modernen B2B-Fertigung ist die Rückführbarkeit der Prüfmittel entscheidend. Viele unserer Grenzlehrdorne sind direkt inklusive offiziellem Kalibrierschein lieferbar. Für alle anderen Modelle können Sie ein entsprechendes Prüfprotokoll oder Werkszertifikat optional als Zubehör direkt über unseren Messwelt-Shop mitbestellen- so bleibt Ihre Qualitätssicherung jederzeit audit-konform.

FAQ - Häufige Fragen zu Grenzlehrdornen DIN 2245

Wann verwendet man die Passungen H6, H7 oder H8?

Die Wahl des Toleranzfeldes hängt von der geforderten Genauigkeit der Passung ab. H6 bietet die engste Toleranz und wird für hochpräzise Werkzeugspindeln oder im Maschinenbau genutzt. H7 ist der universelle Standard für klassische Passbohrungen (z.B. nach dem Reiben), während H8 für Bauteile mit etwas mehr Spielraum (z.B. grobe Führungen) ausreicht.

Warum ist die Ausschussseite bei Lehrdornen kürzer?

Das dient der Materialersparnis und der sofortigen haptischen Unterscheidung im Dunkeln oder bei schnellen Arbeitsabfolgen. Da die Ausschussseite im Idealfall gar nicht in die Bohrung eindringen darf, unterliegt sie nahezu keinem Verschleiß und benötigt daher keine lange Führungsfläche wie die Gutseite.

Welche Temperatur ist bei der Prüfung mit Lehren einzuhalten?

Die standardisierte Bezugstemperatur für Messungen und Prüfungen in der Metalltechnik beträgt exakt 20 °C. Zu hohe oder zu niedrige Temperaturen führen durch die thermische Längenausdehnung des Stahls zu verfälschten Ergebnissen an Werkstück und Grenzlehrdorn.
