Grenzlehrdorne DIN 2245 - Messbereich von Ø 2 mm bis 100 mm
Für die präzise, schnelle und wirtschaftliche Handprüfung zylindrischer Bohrungen in der Metallfertigung sind mechanische Grenzlehrdorne nach DIN 2245 die erste Wahl. Ohne fehleranfällige Elektronik ermitteln Sie im Handumdrehen, ob die gefertigten Werkstücke innerhalb der geforderten Toleranzgruppen liegen. In dieser Kategorie bietet Ihnen Messwelt ein lückenloses Durchmesserspektrum von Ø 2 mm bis hin zu starken 100 mm an, sodass Sie für jedes Nennmaß das exakt passende Prüfmittel griffbereit haben.
Alle hier gelisteten Lehrdorne werden standardmäßig ohne Kalibrierschein ausgeliefert (ein passendes Prüfprotokoll kann optional als Zubehör bestellt werden). Sie überzeugen durch erstklassige Standzeiten, erzielt durch feinstgeläppte und gehärtete Messflächen aus robustem Lehrenstahl.
Das Konstruktionsprinzip: Gut- und Ausschussseite im Detail
Je nach Durchmessergröße unterscheidet sich die bauliche Ausführung der Lehren nach DIN 2245, um ein optimales Handling und präzise Ergebnisse in der Werkstatt zu garantieren:

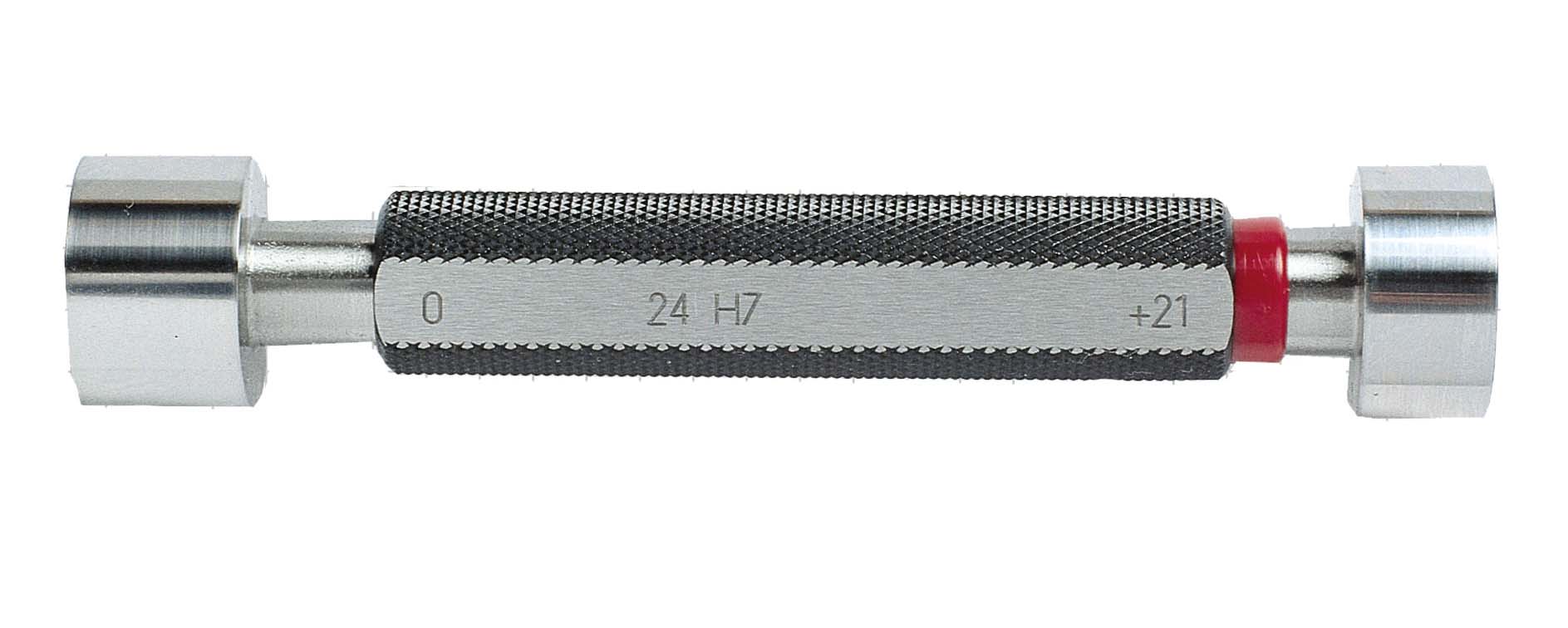

- Kombinierte Grenzlehrdorne: In den kleineren Stanardgrößen sind Gutseite (längere Seite) und Ausschussseite (kürzere Seite mit rotem Markierungsring) fest auf einem gemeinsamen, handlichen Griff montiert. Dies ermöglicht eine extrem schnelle Prüfung in nur einem Arbeitsgang.
- Getrennte Ausführungen: Da die Prüfkörper mit zunehmendem Durchmesser massiver und schwerer werden, wechselt die Bauform bei größeren Nennmaße aus Gewichtsgründen. Für große Passbohrungen nutzen Sie voneinander separierte Gutlehrdorne und Ausschusslehrdorne. Das schont das Werkzeug, minimiert Ermüdungserscheinungen beim Prüfer und verhindert Messfehler durch ein zu hohes Eigengewicht der Lehre.
Verschleißfeste Passung H7 für Ihre Qualitätsüberwachung
Der Fokus in diesem Produktsegment liegt auf der universellen und am häufigsten benötigten ISO-Toleranzklasse H7. Durch das integrierte Abnutzungsaufmaß der Gutseite auf Basis der DIN 7164 trotzen die Werkzeuge der täglichen Reibung in der Bohrung. Dank der feinen Abstufung unseres Lagersatzes finden Sie direkt die passende Abmessung - egal ob für kleine Bohrungen ab 2 mm oder große Werkstücke bis 100 mm Nenndurchmesser. Nutzen Sie einfach unsere Filternavigation, um gezielt Ihre benötigte Größe aufzurufen.
FAQ- Wichtige Fragen zum Messbereich Ø 2 - 100 mm
Warum werden größere Lehrdorne oft in getrennter Bauform ausgeführt?
Ab einem gewissen Nenndurchmesser werden kombinierte Doppel-Lehrdorne schlicht zu schwer und unhandlich für den täglichen Einsatz. Durch die Trennung in separate Gut- und Ausschusslehrdorne wird das Werkzeuggewicht pro Messvorgang deutlich reduziert. Das macht die Handhabung im Messraum und an der Maschine sicherer und senkt das Risiko, dass die Lehre verkantet oder durch Herunterfallen beschädigt wird.
Kann ich für diese Grenzlehrdorne ein Zertifikat erhalten?
Ja. Alle Artikel in dieser Kategorie werden standardmäßig ohne Werkszertifikat geliefert, um Ihnen den bestmöglichen Einstiegspreis zu bieten. Sie können eine offizielle Kalibrierung nach VDI/VDE/DGQ 2618 jedoch jederzeit unkompliziert als optionales Zubehör in unserem Messwelt-Shop mitbestellen.
Wie reinigt und lagert man Lehrenstahl richtig?
Um Verfälschungen durch Schmutzpartikel und Korrosion zu verhindern, müssen die Messflächen vor und nach jedem Gebrauch mit einem sauberen Tuch von Öl- und Kühlmittelresten befreit werden. Für die langfristige Lagerung in der Werkstatt empfiehlt sich ein hauchdünner Film aus säurefreiem Korrosionsschutzöl sowie die Aufbewahrung im Originaletui.
